ユニット仕様 FD-U

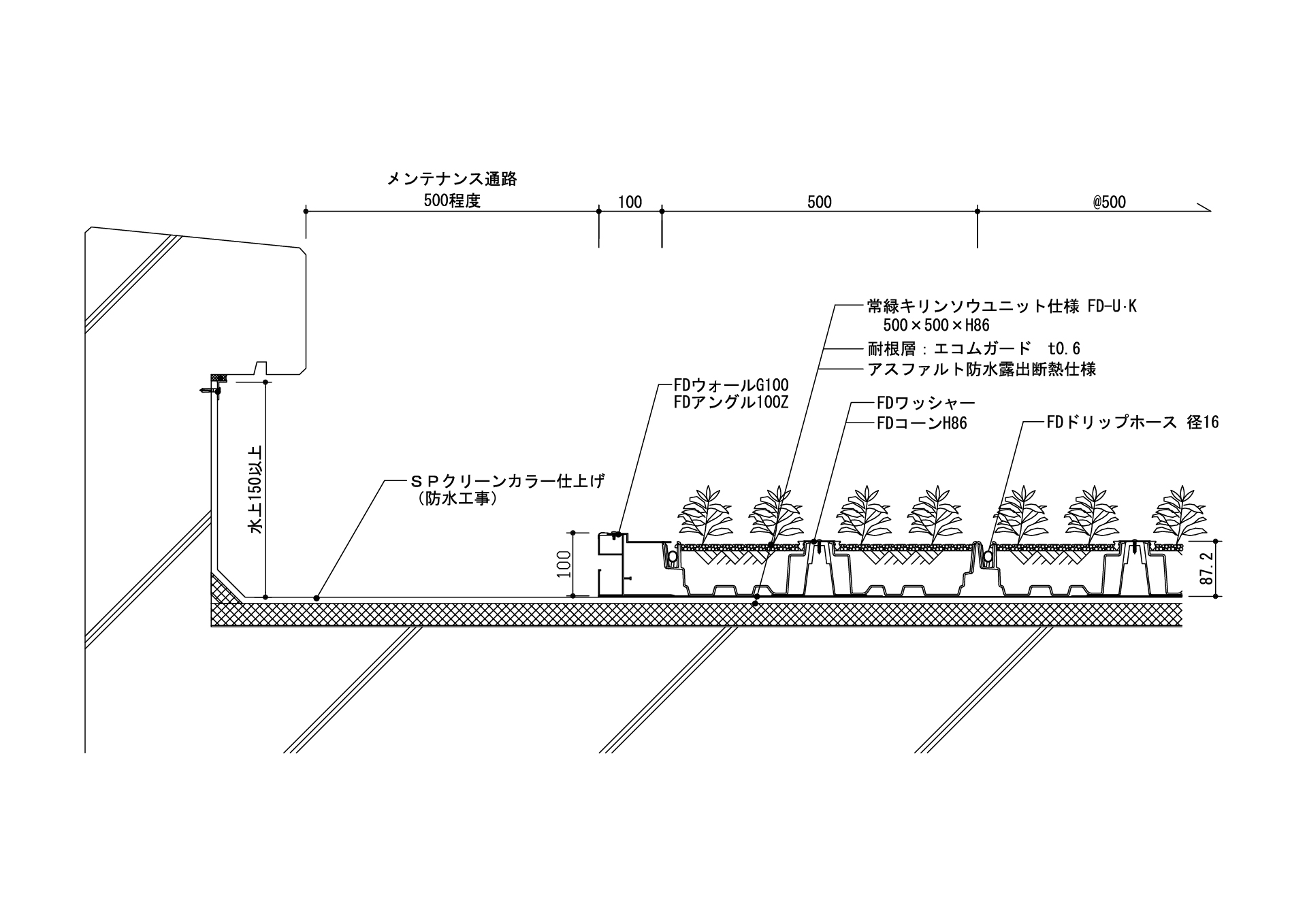

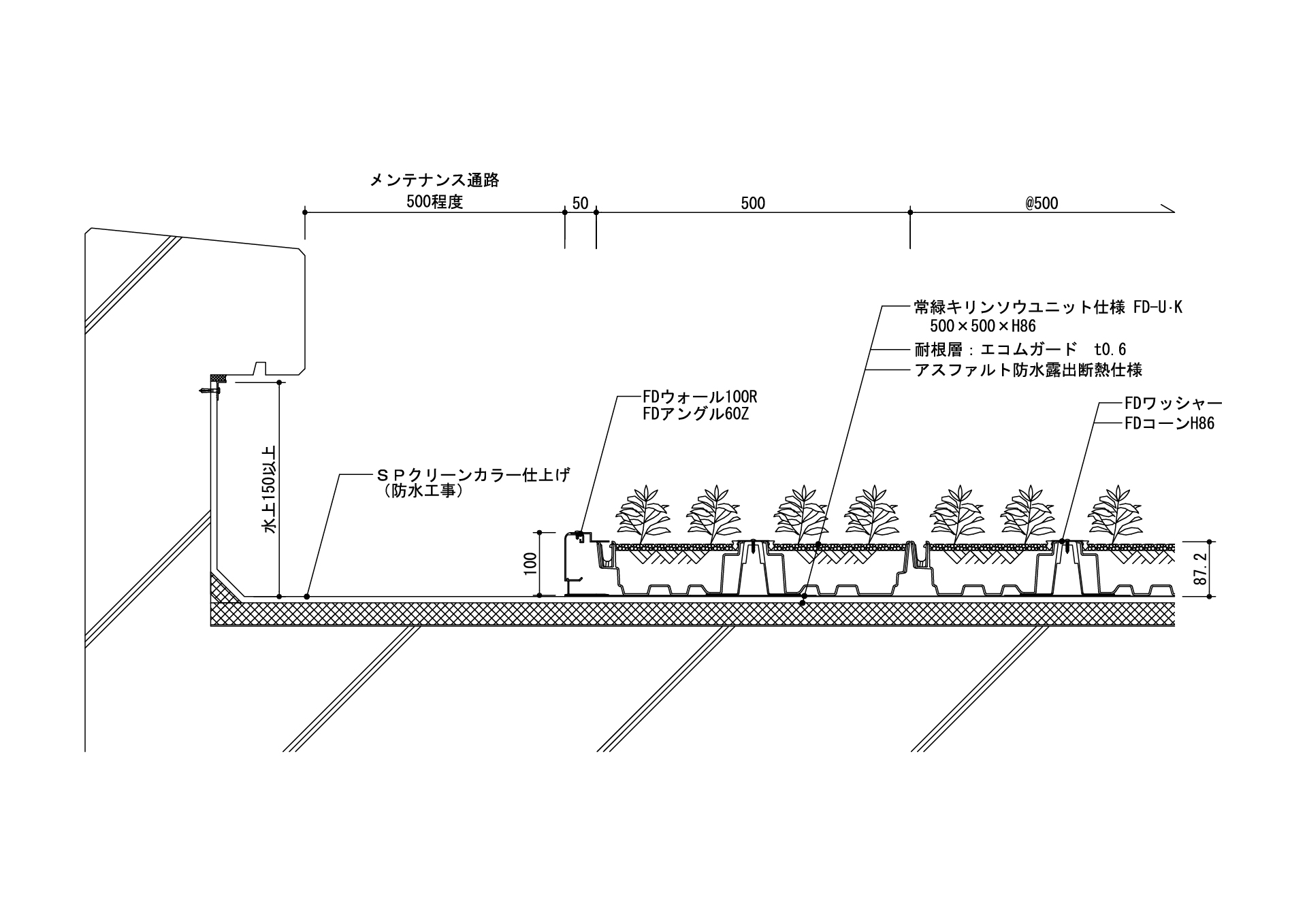

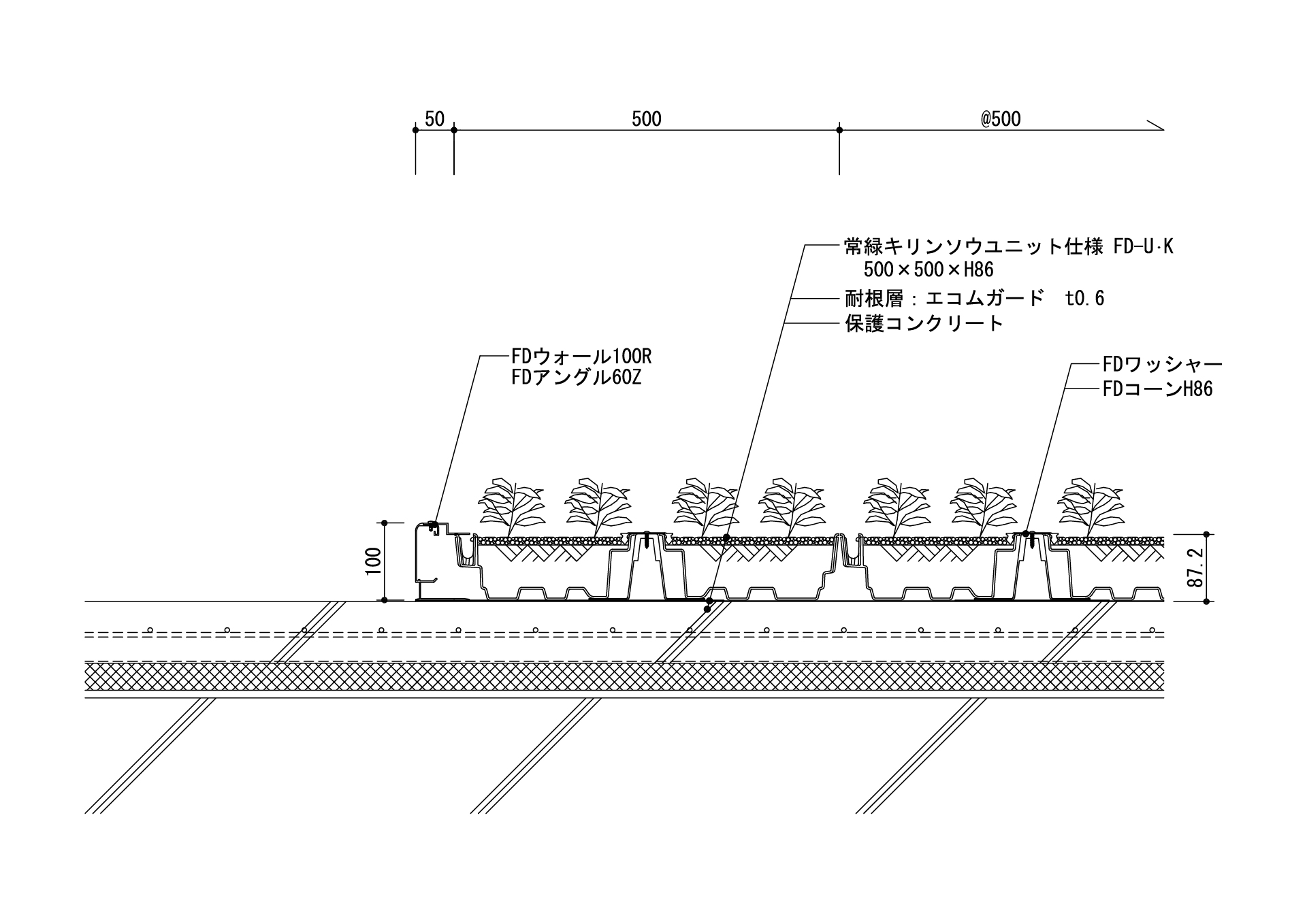

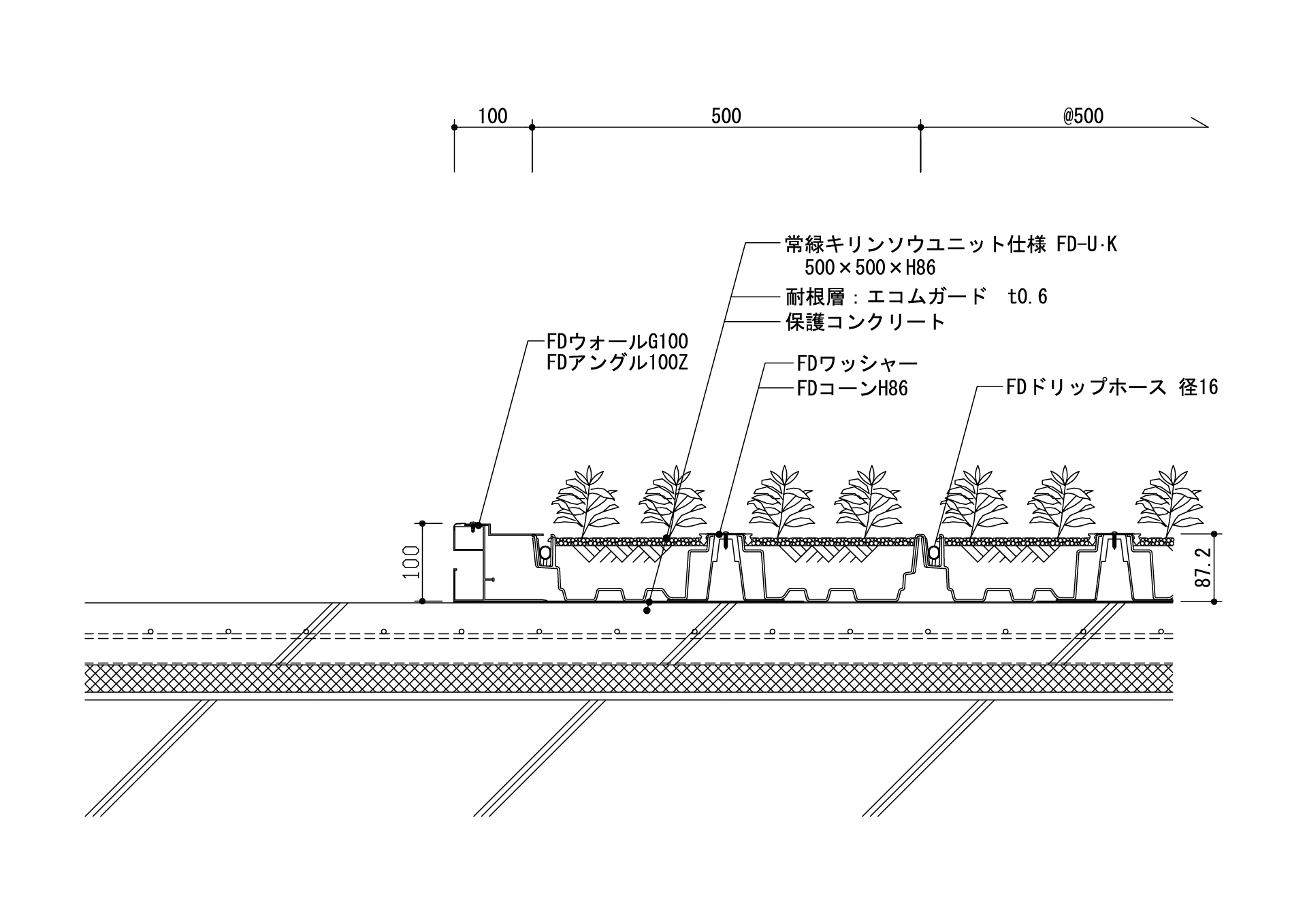

常緑キリンソウ ユニット仕様 FD-U・K
常緑キリンソウ ユニット仕様 FD-U・K
常緑キリンソウ ユニット仕様 FD-U・K
常緑キリンソウ ユニット仕様 FD-U・K

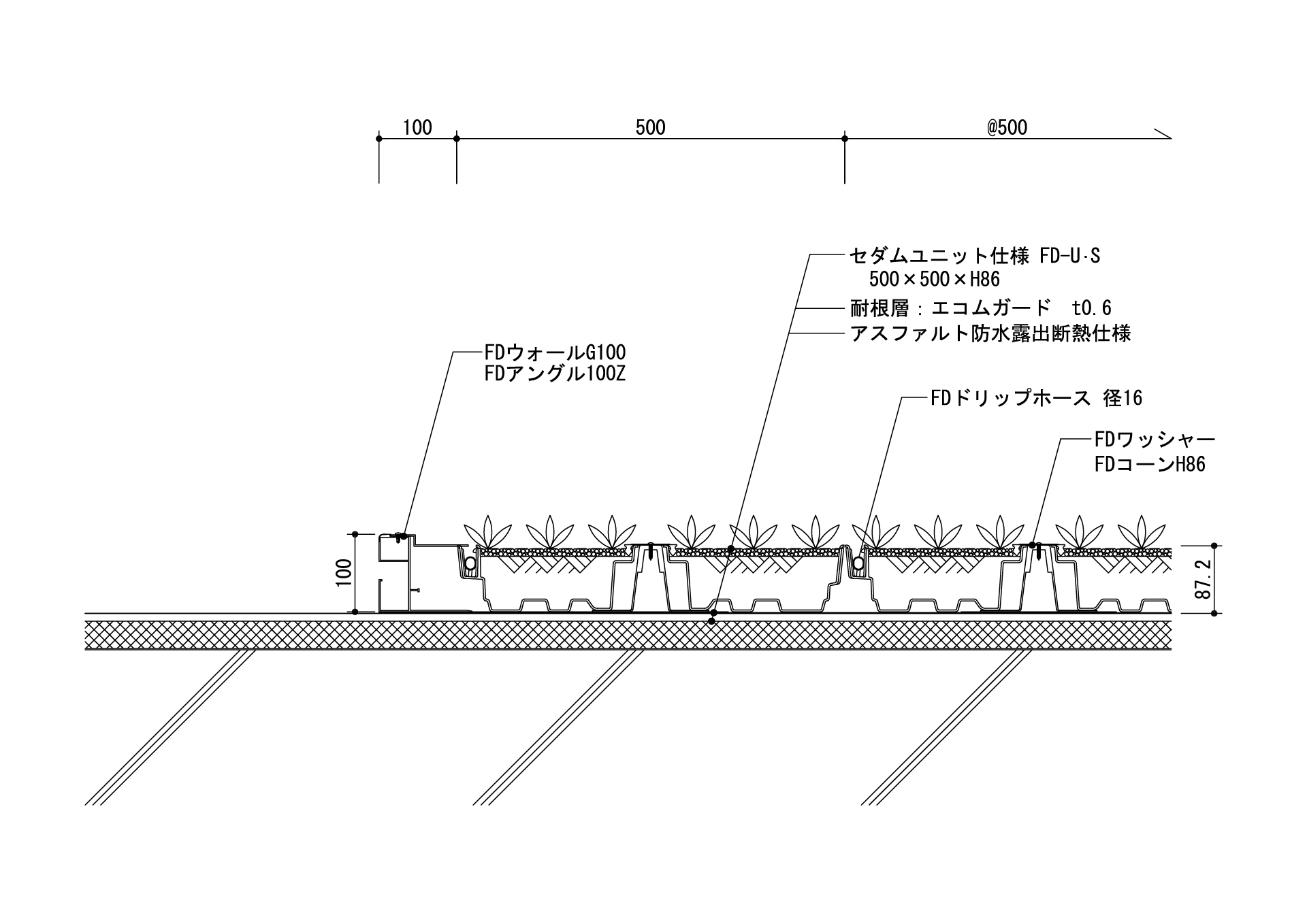

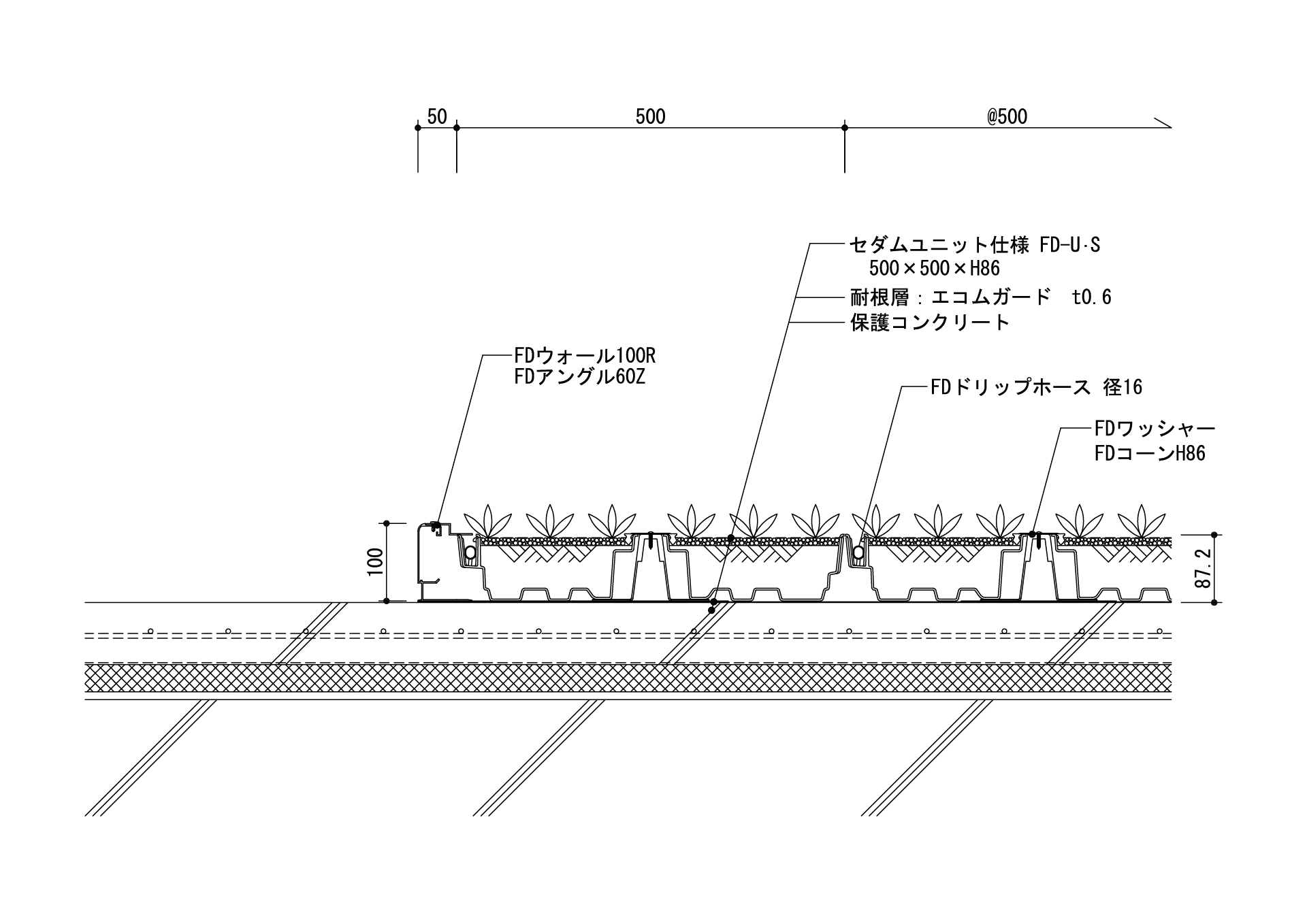

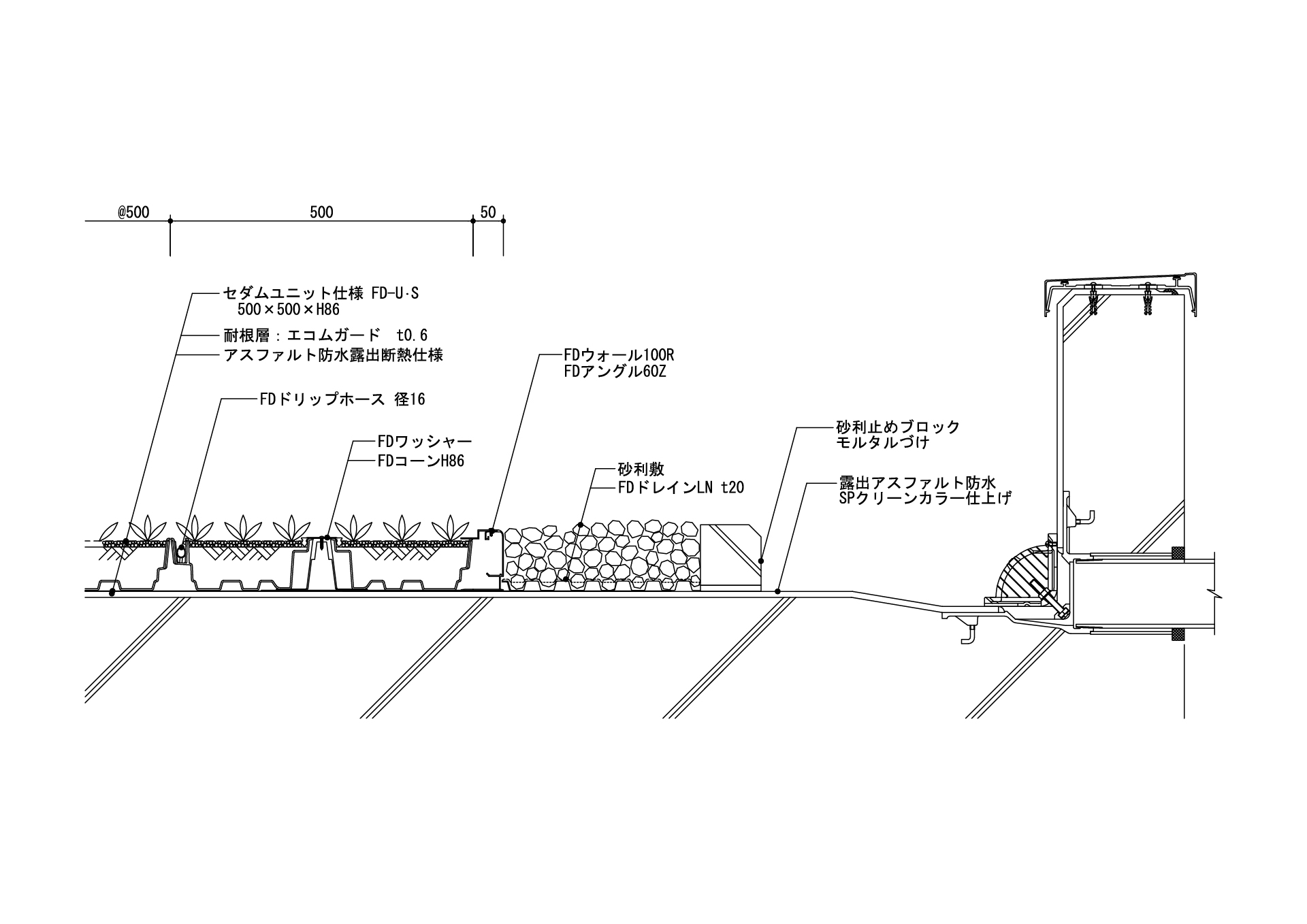

セダム ユニット仕様 FD-U・S
セダム ユニット仕様 FD-U・S
セダム ユニット仕様 FD-U・S
セダム ユニット仕様 FD-U・S

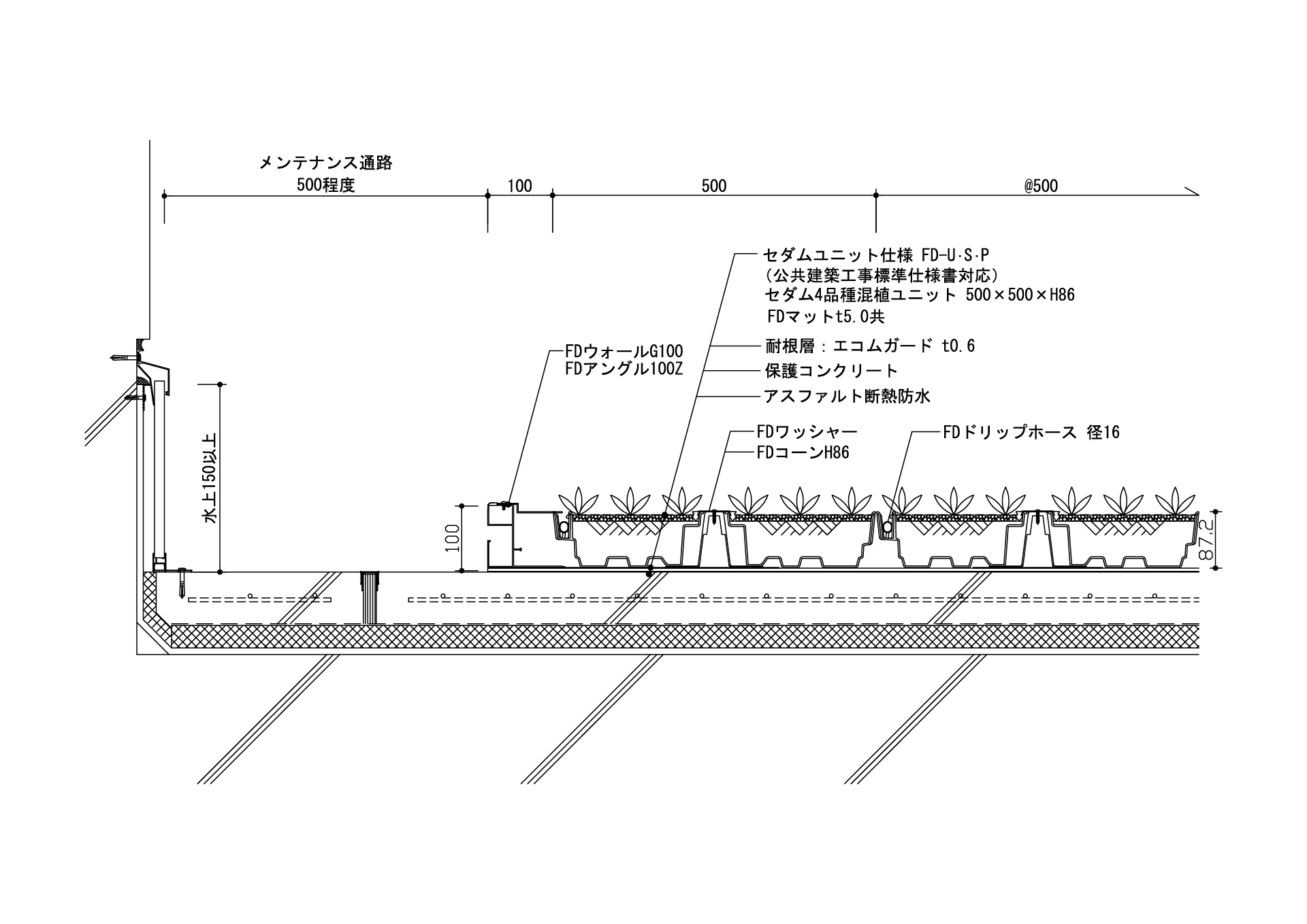

セダム ユニット公建協対応仕様 FD-U・S・P

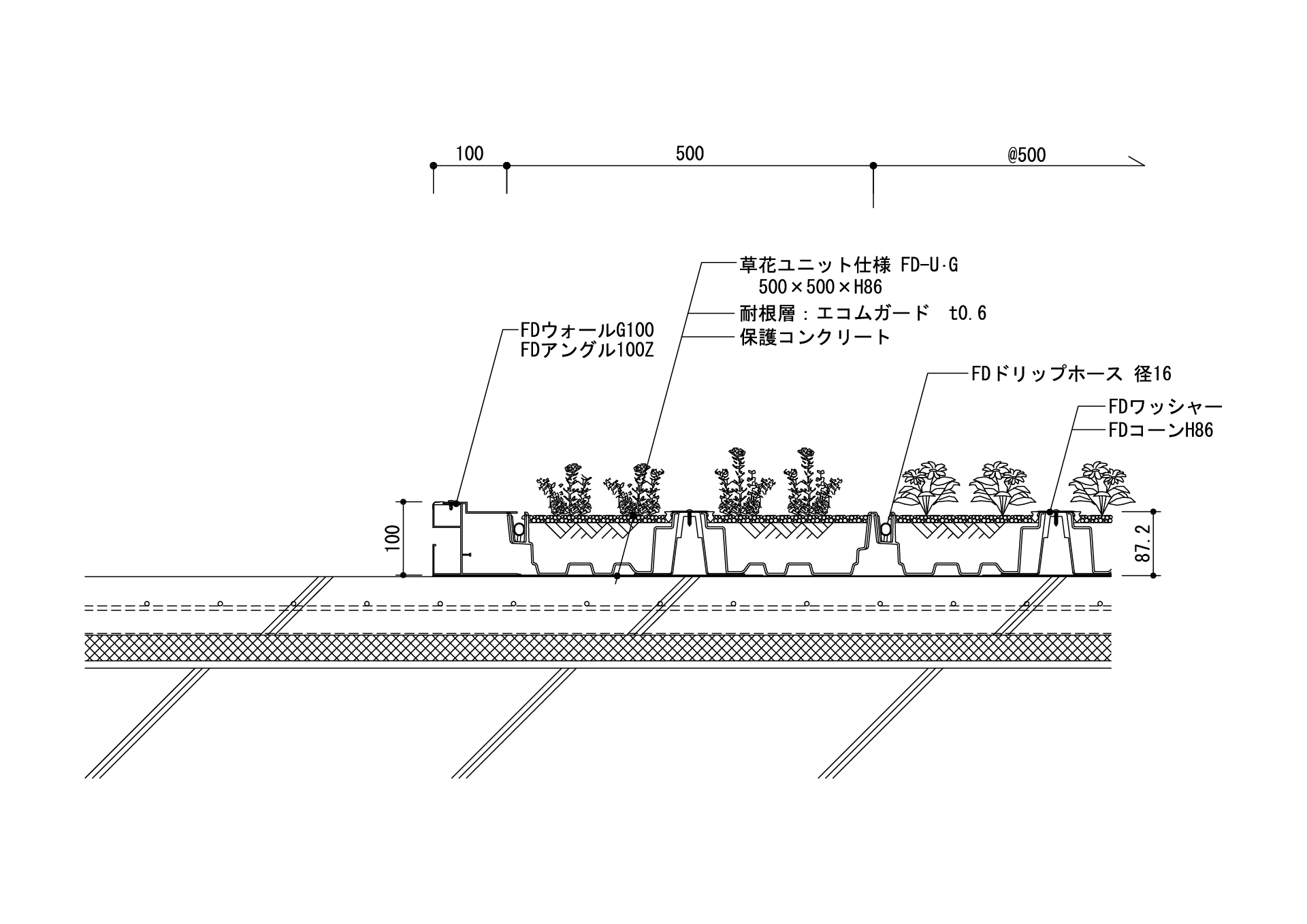

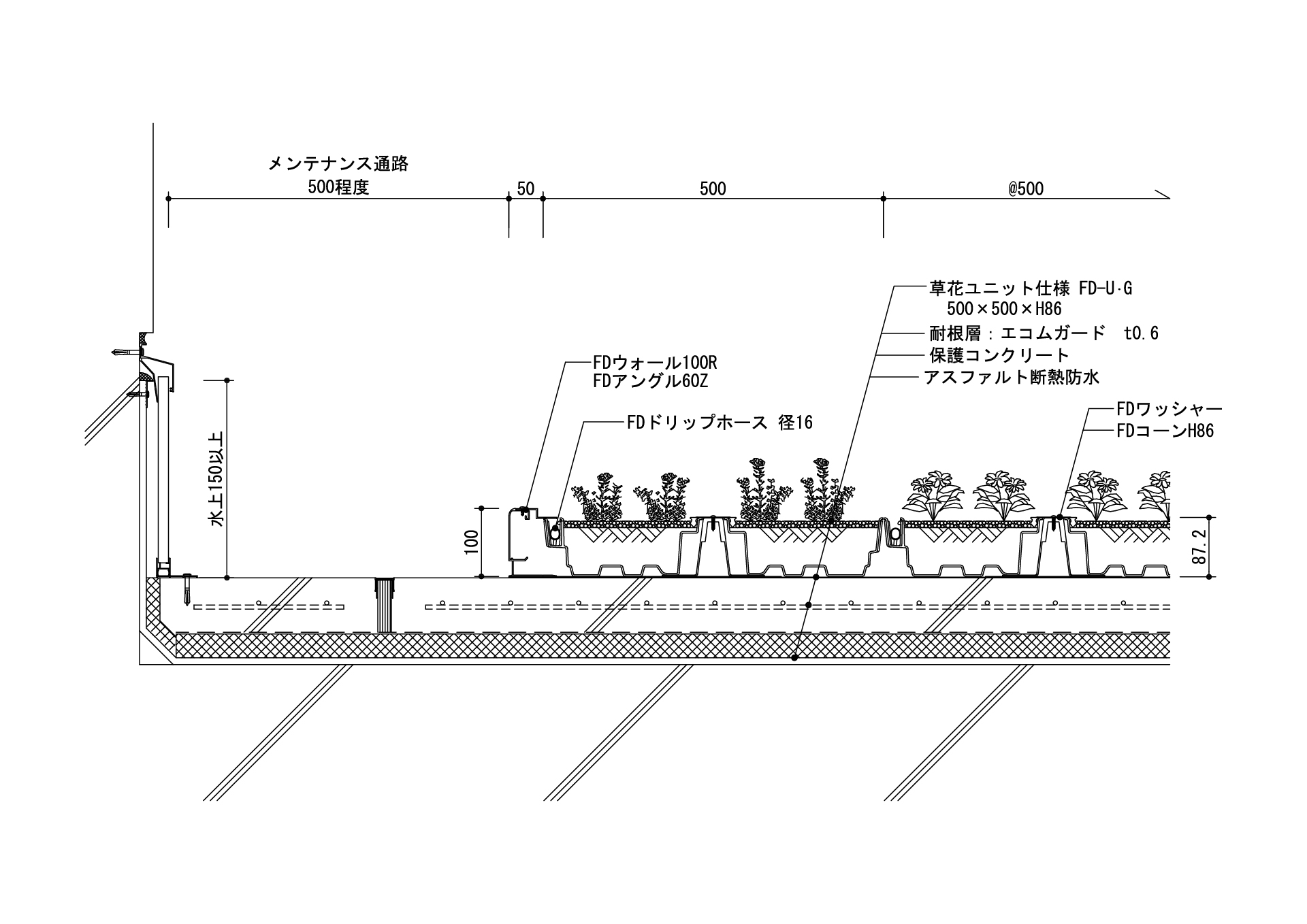

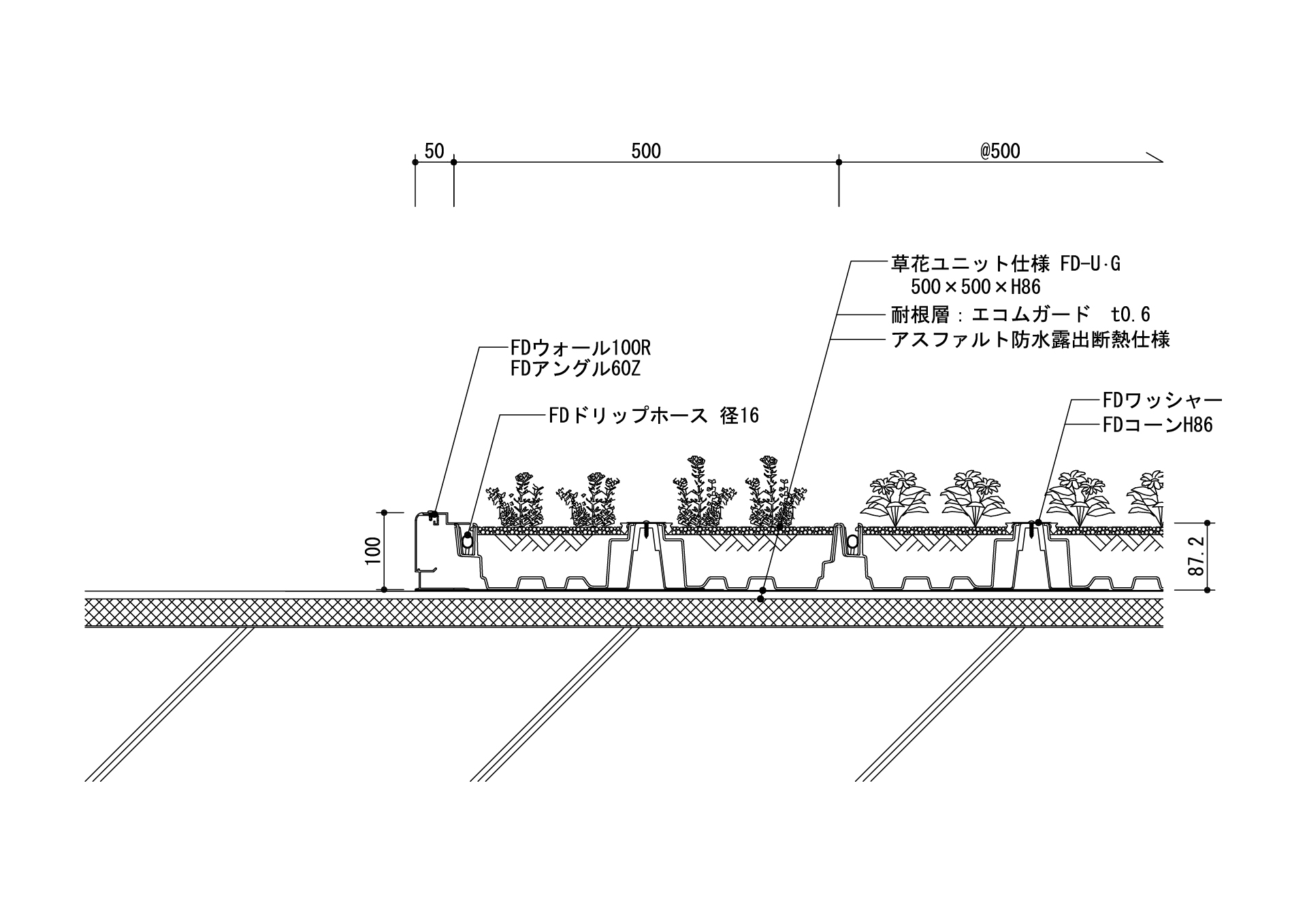

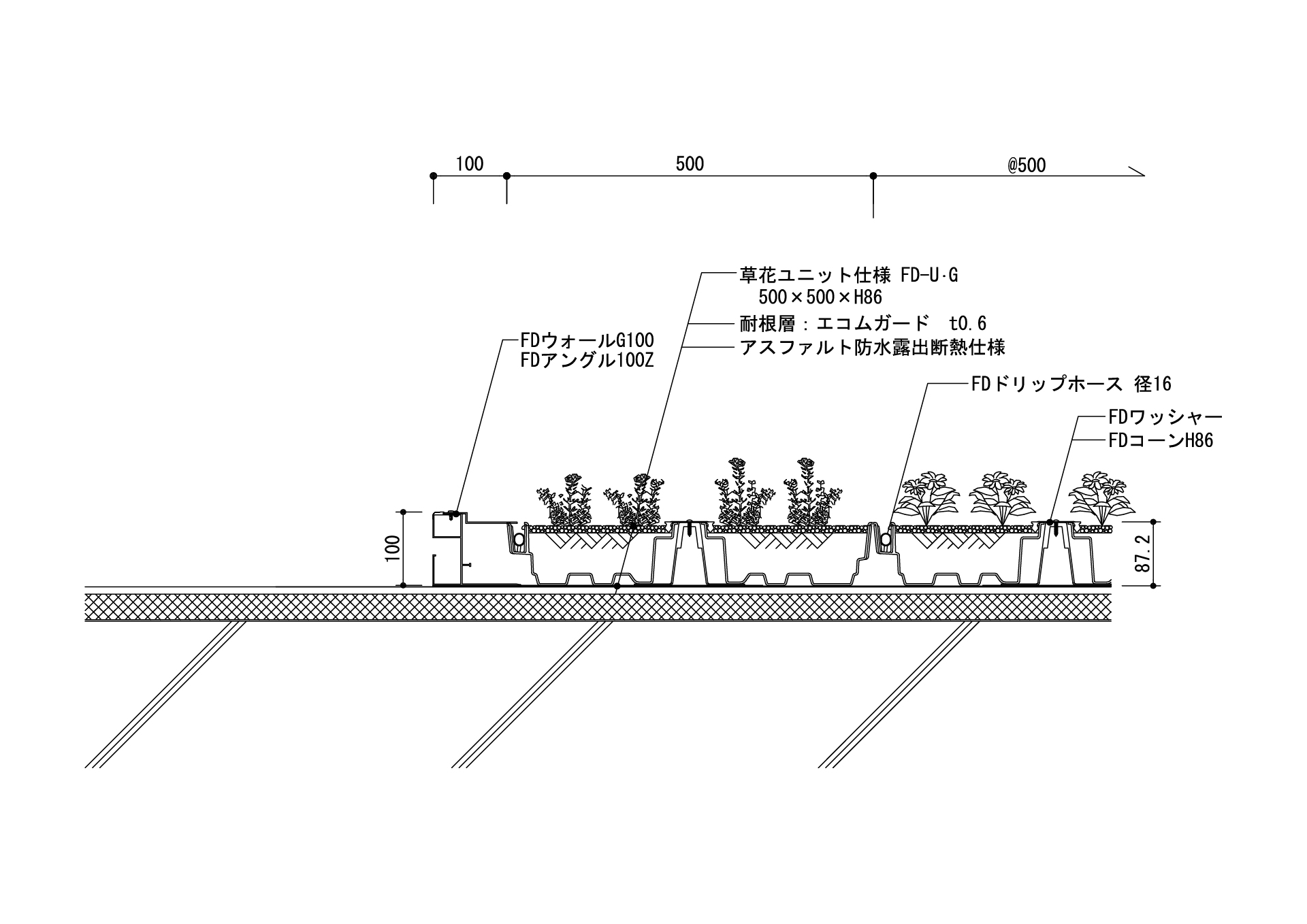

草花 ユニット仕様 FD-U・G
草花 ユニット仕様 FD-U・G
草花 ユニット仕様 FD-U・G
草花 ユニット仕様 FD-U・G
樹木・菜園仕様 FD-L
樹木・菜園仕様 FD-LP
樹木・菜園仕様 FD-LP
樹木・菜園仕様 FD-LP
樹木・菜園仕様 FD-LP

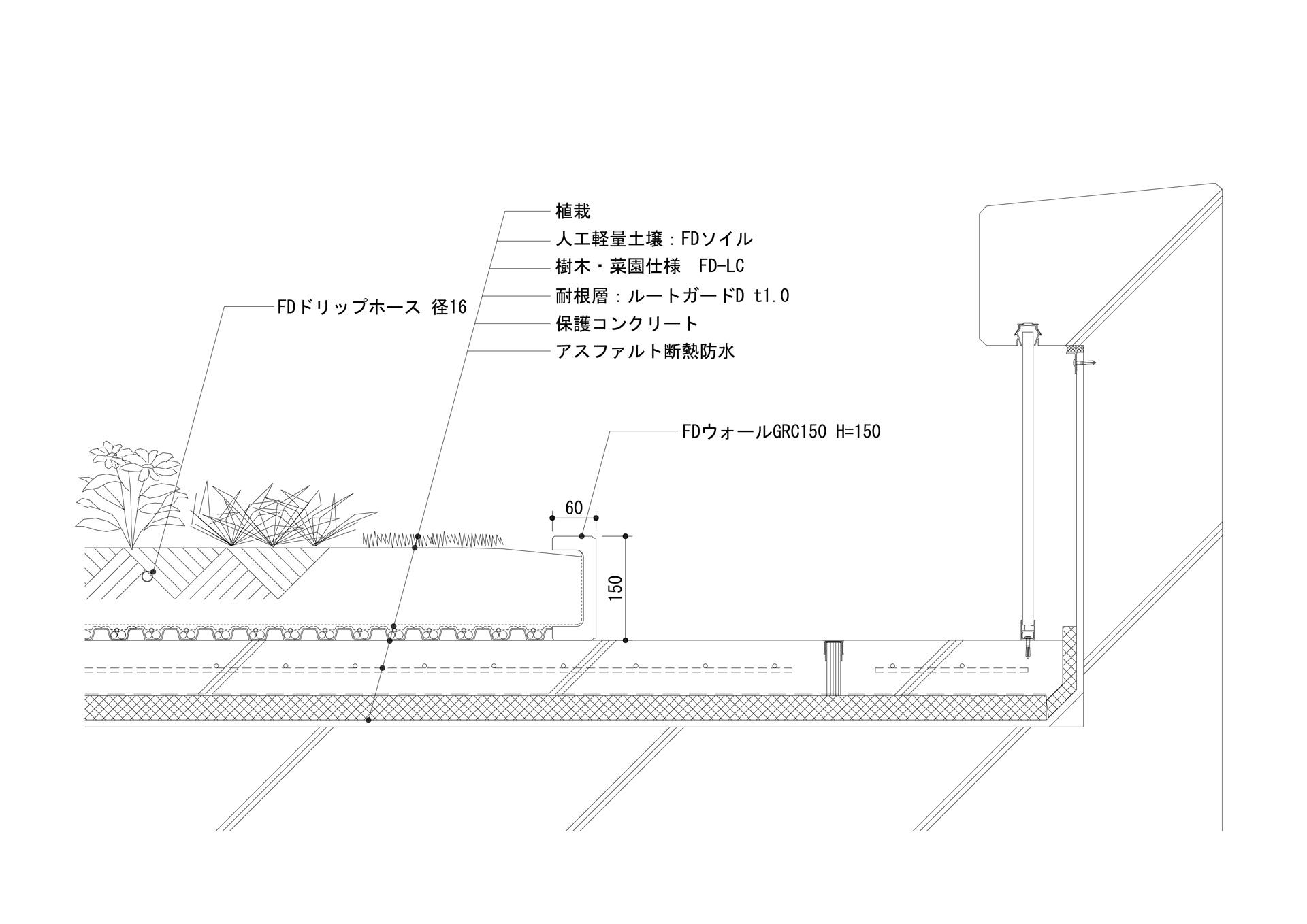

樹木・菜園仕様 FD-LC
樹木・菜園仕様 FD-LC
樹木・菜園仕様 FD-LC
樹木・菜園仕様 FD-LCV
樹木・菜園仕様 FD-LCV
薄層現場植え仕様 FD-LE
常緑キリンソウ 現場植え仕様 FD-LE・KH
現場植え工法 常緑キリンソウ仕様 FD-LE・KH
常緑キリンソウ 現場植え仕様 FD-LE・KH
常緑キリンソウ 現場植え仕様 FD-LE・KH
セダム 現場植え仕様 FD-LE・SH
セダム 現場植え仕様 FD-LE・SH
セダム 現場植え仕様 FD-LE・SH
セダム 現場植え仕様 FD-LE・SH
セダム 現場植え仕様 FD-LE・SL
草花 現場植え仕様 FD-LE・GL
草花 現場植え仕様 FD-LE・GL
芝生仕様 FD-U・T／FD-LS
芝生 ユニット仕様 FD-U・T
芝生 ユニット仕様 FD-U・T

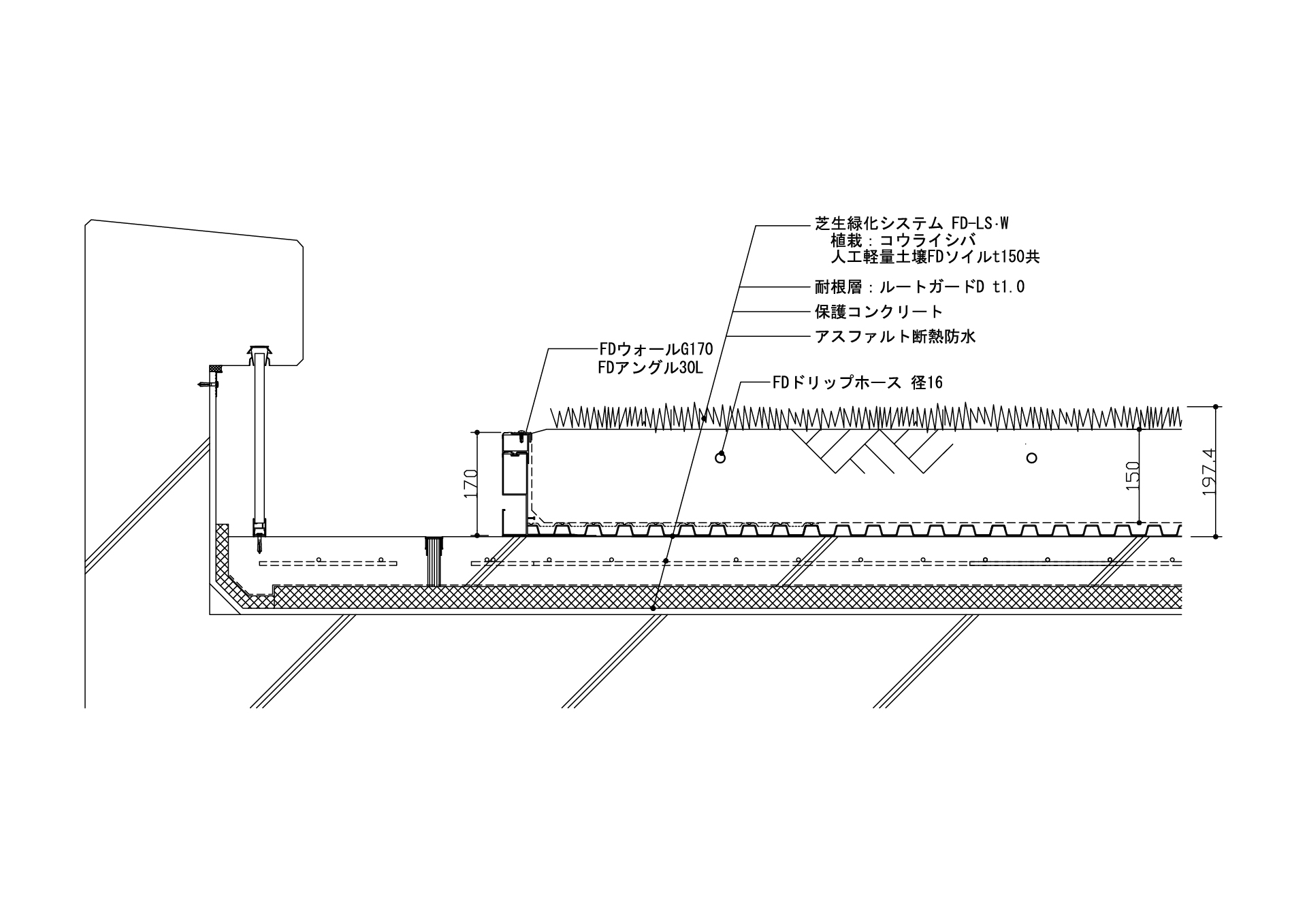

芝生仕様 FD-LS・W
芝生仕様 FD-LS・W
芝生仕様 FD-LS・W
芝生 軽量仕様 FD-LS・H
芝生 軽量仕様 FD-LS・H

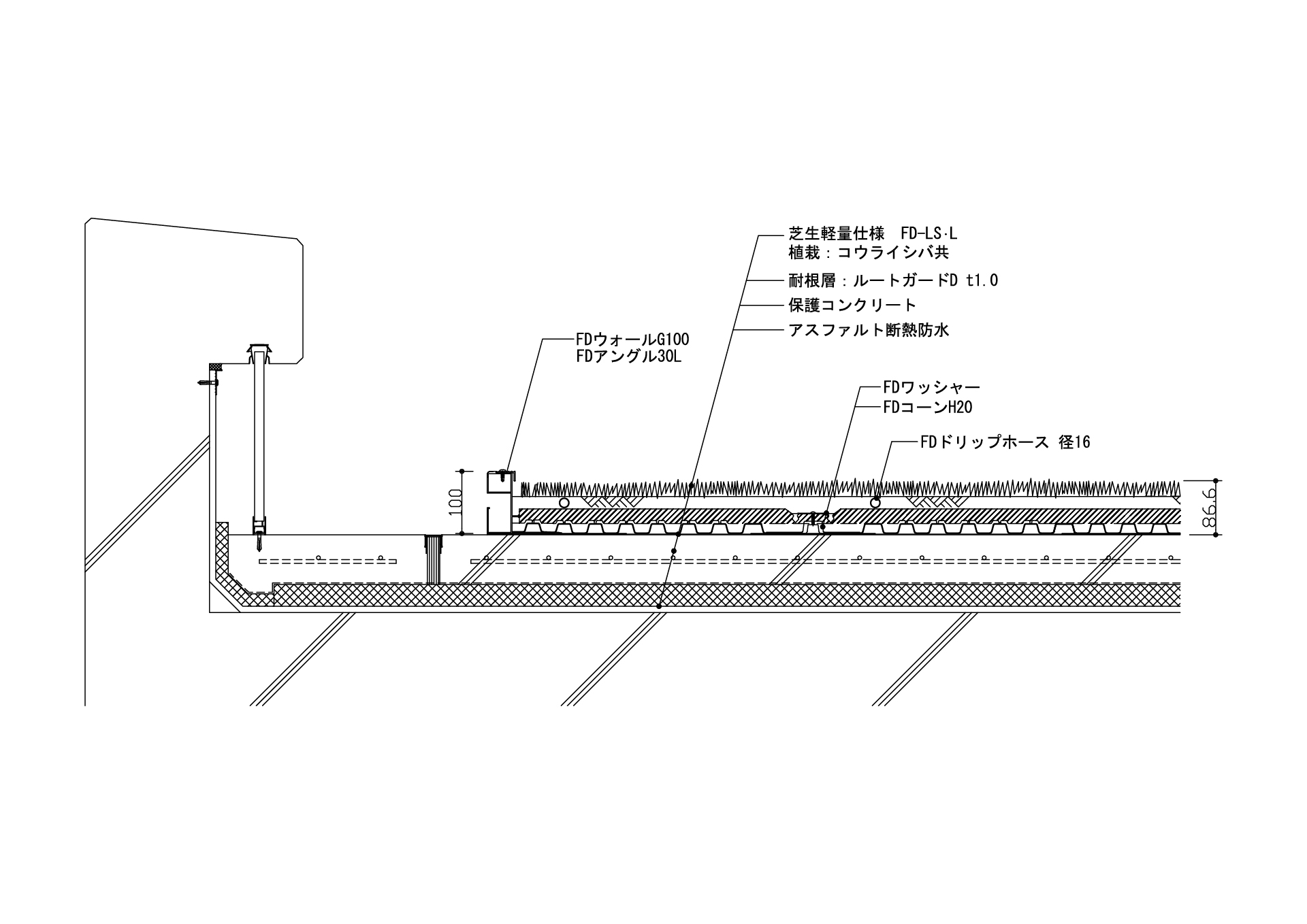

芝生軽量仕様 FD-LS・L
芝生軽量仕様 FD-LS・L
二重床システム
FDウッド
FDウッド
FDウッド点検口
FDウッドスロープ
FDウッドベンチ
FDウッド高床／ステージ
FDウッド階段
FDタイル
FDパネル
FDパネル
FDデッキ＋FDパネル
自動灌水システム
自動灌水システム 平面割付図
自動灌水システム FD-CW-1
自動灌水システム FD-CW-1
自動灌水システム FD-CW-1RS
自動灌水システム FD-CW-1RS
自動灌水システム FD-CW-2
自動灌水システム FD-CW-2
自動灌水システム FD-CW-2RS
自動灌水システム FD-CW-2RS
自動灌水システム FD-P1
自動灌水システム FD-P1-RS
自動灌水システム FD-P2
自動灌水システム FD-P2-RS

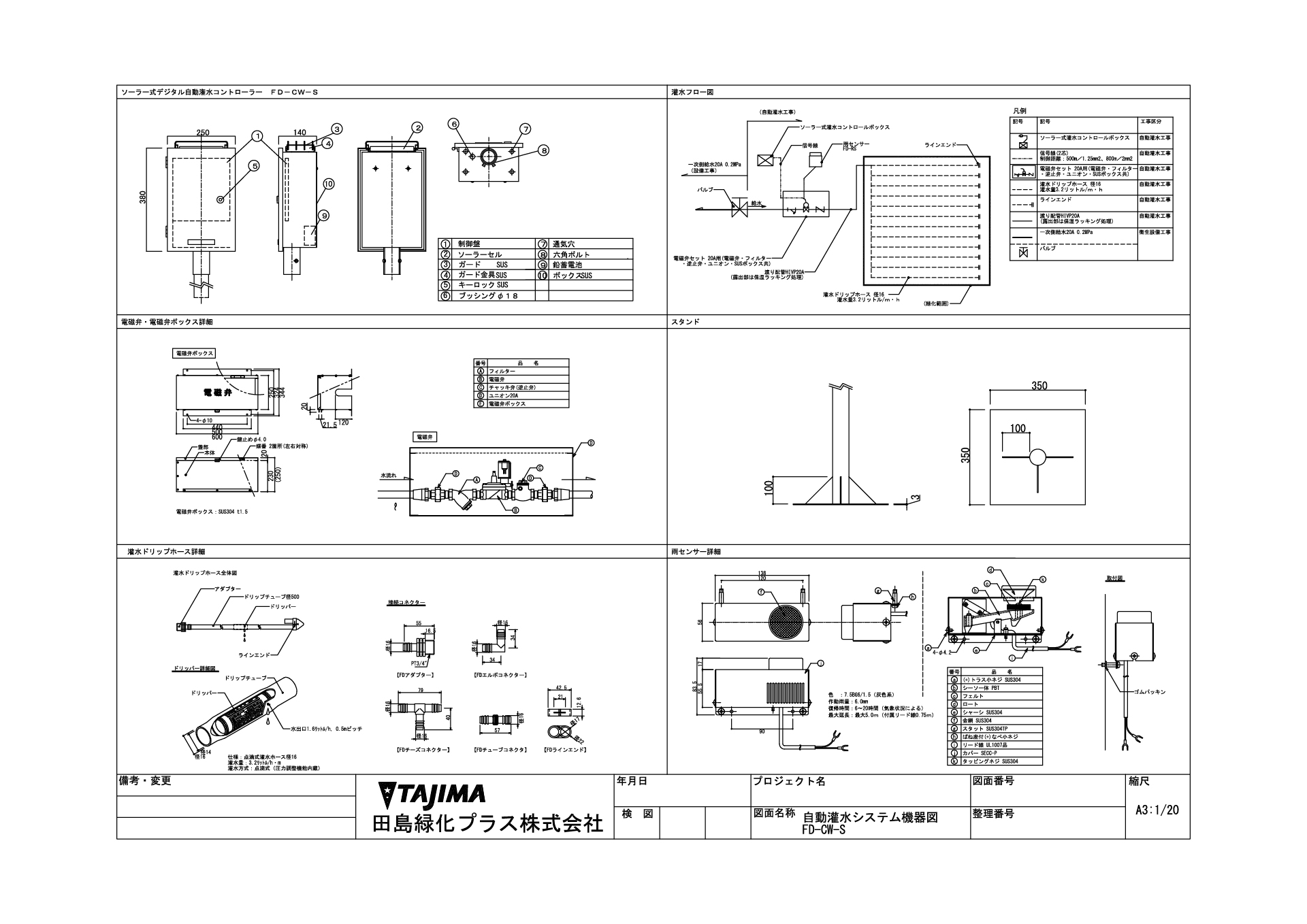

自動灌水システム FD-CW-S
折板屋根緑化
折板屋根緑化システム FD-SRG
壁面緑化仕様
壁面緑化仕様 FD-K・YF
注意事項
本サイトでご紹介しているディテールは、防水層の納まりについての参考図であり、下地等の構造を保証するものではありません。
本ディテールの採用にあたっては、現場の下地状況等を考慮し、御検討ください。
防水層の立上り寸法については、水上部で仕上面より150mm以上防水層端部を立ち上げることが基本となります。ディテール内に表示されている寸法については、防水種別・パラペット形状・仕上げ方法により注意点が異なるため、記載方法基準位置が異なることがございます。
ボタンクリックでファイルがダウンロードされない場合は、ご使用のブラウザにより以下の操作を行ってください。「対象をファイルに保存」 を選択してください。「名前を付けてリンク先を保存」 を選択してください。「リンク先を別名で保存」 を選択してください。
FD-L／FD-U／芝生共通
植栽帯部分以外の部分は、2重床など排水を考慮した仕上材を検討する必要があります。
砂付ルーフィング仕上げの場合は、SPクリーンカラーを2回塗り（計0.7〜0.8kg/m²）してください。
既設建物に緑化する場合は、荷重制限をあらかじめご確認願います。
FD-U／芝生共通
植栽内を歩行する場合には敷石や、ウッドデッキ等の設置をご検討ください。
FD-U
メンテナンス通路の幅員を十分に確保するか、手摺を設けるなど、メンテナンス時の安全対策には、十分ご配慮ください。
500mmグリッドで割り切れない平面形状の場合には、現場植えシステムを併用することがあります。
FD-LE 現場植え仕様
メンテナンス通路の幅員を十分に確保するか、手摺を設けるなど、メンテナンス時の安全対策には、十分ご配慮ください。
芝生
露出防水の上に荷重物をのせる場合はご相談ください。
